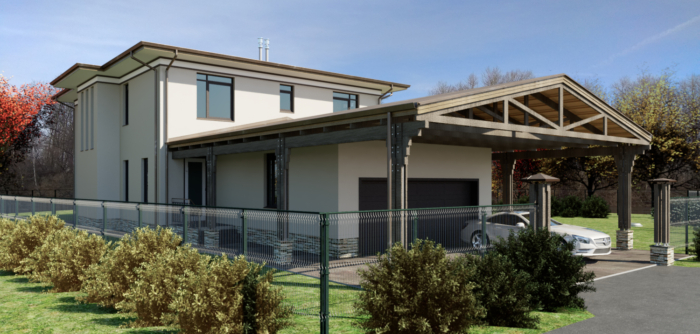

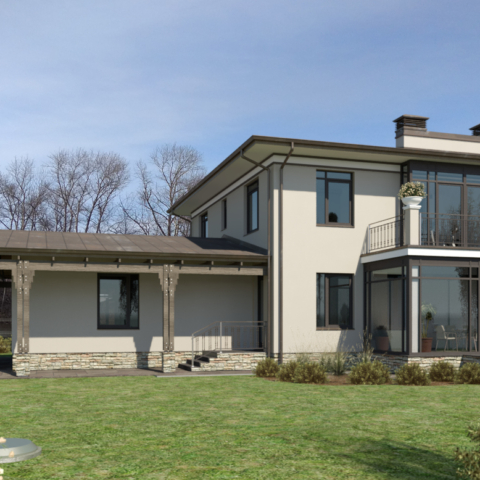

Проект дома на участке 12 соток в стиля архитектора Ф. Л. Райт для семьи с тремя детьми и хорошей ориентацией по солнцу.
- Настоящий проект выполнен на основании Задания на проектирование. Стоимость проектирования 1000 руб./ кв.м.
- Двухэтажный жилой дом общей площадью 387 кв.м. на участке площадью 1200 кв.м.

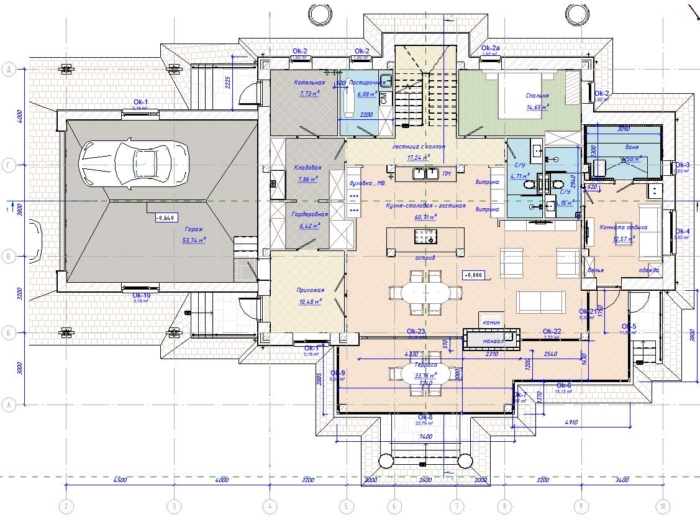

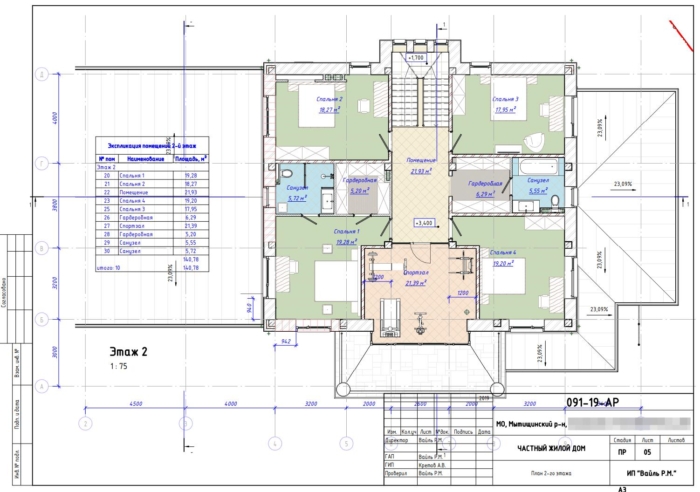

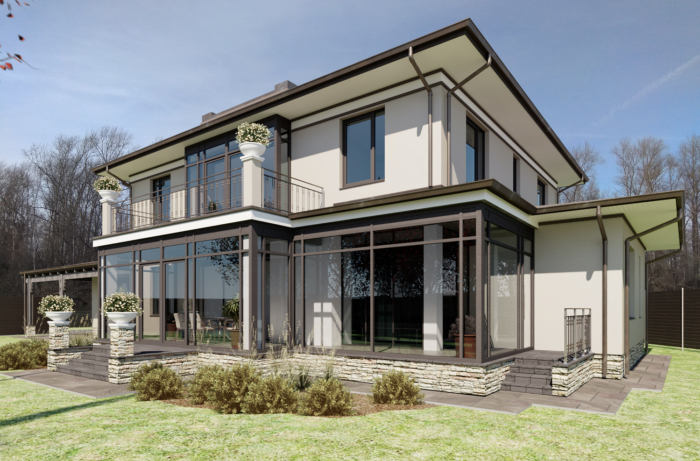

- В доме гостиная, кухня, спальни, гардеробные, санузлы, баня, остекленная терраса
- Участок ровный. Фундамент – лента, засыпка внутри ленты песком К упл.=0,95, керамзит, стяжка по дорожной сетке 100*100
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, ОПИСАНИЕ РЕШЕНИЙ
АРХИТЕКТУРНЫЕ РЕШЕНИЯ
- Перекрытия – монолитная ж/б плита на колоннах и монолитном поясе. Стены из газосиликатных блоков YTONG по указаниям YTONG 500 мм и 375 мм, в углах и на поясах плит 100 мм по полистиролу.
- Перемычки над окнами совпадают с ж/б поясами
- Деревянная стропильная система изолирована подкладками от каменных стен, обработана огнебиозащитным составом. Стропила на ребрах кровли опираются на бетонные балки и участок плиты в уровне ж/б пояса. Над гаражом устраиваются деревянные заказные фермы по дерево=металлическим стойкам. Устройство системы см. раздел КР 2.0
- Торцы плит изолированы с помощью линии термовкладышей по всему периметру террасы и полистиролом 100мм в кладке.
- Плита над вторым этажом утеплена полистиролом покрытым стяжкой.
- Цокольная лента утеплена Полистиролом 50 мм, оштукатурена по сетке, облицована плиткой.
- Внутренние перегородки из пазогребенных блоков. Высоты перемычек для дверей не менее +2,420 от 0,000
- Снаружи стены окрашены минеральной штукатуркой, откосы утеплены плотной минватой типа ФасадБаттс 50мм, оштукатурены с малярными уголками, окрашены в цвет фасада.
- Стены также снаружи имеют декоративные детали, пояса.
- Крыша многоскатная, холодная из металлочерепицы (шаг 350, цвет серый) или фальцевая. Раскладка листов и монтаж по инструкции производителя. Установить продухи в коньках, снегозадержатели, отливы, фартуки проходки вентканалов, колпаки над шахтами в цвет кровли.
- Свесы кровельные снаружи имеют продух по периметру, подшивку из ДПК доски.
- Под кровлей устроено легкое перекрытие из бруса 150*50 с заполнением звукоизоляционной минватой 150 мм и подшивкой снизу потолком ГКЛ/натяжным.
- Внутреняя лестница – монолит под облицовку мрамором.
ИНЖЕНЕРИЯ
- Под радиаторы системы отопления под окнами устраиваются ниши с использованием блока YTONG 375мм с утеплением фольгоизолом.
- Отопление водяное в радиаторах от газового котла. Теплый пол по разделу ОВ.
- Трубы дымоходные типа сэндвич с изоляцией 50мм. При проходе через кровлю выполнить противопожарную отсечку из минеральной ваты на основании аквапанели по каркасу. Шахты выполнить из каркаса металлического 50-100мм с раскосами, обшить аквапанелью в два слоя, сверху под колпаком изолировать, оштукатурить, окрасить, по периметру устроить фартуки.
- Система вентиляции естественная. Кондиционеры по-комнатные “сплит” навеска на глухом северном фасаде. См. проект ОВ
- Канализация в стояках, в полу в керамзите с выпусками в колодцы, в септик. См проект ВК
